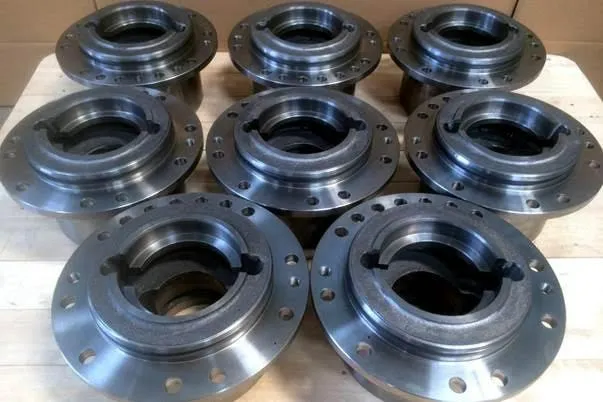

Cubos e mancais para máquinas: fabricação em ferro fundido
Guia técnico completo sobre cubos e mancais para máquinas: fabricação em ferro fundido para profissionais da indústria metalúrgica. Informações atualizadas com especificações, normas e aplicações industriais.
Propriedades do ferro fundido para componentes estruturais rotativos
Cubos e mancais para máquinas exigem materiais com alta capacidade de amortecimento vibracional, estabilidade dimensional e resistência à fadiga cíclica. O ferro fundido cinzento GG25 é a escolha preferencial por seu módulo de elasticidade de 105-115 GPa combinado com coeficiente de amortecimento 10-20× superior ao aço carbono. Em mancais de deslizamento para máquinas-ferramenta, a grafita lamelar do GG25 (tipo A, ASTM 4-5) atua como lubrificante sólido em condições de partida e parada, quando o filme de óleo hidrodinâmico ainda não se formou completamente. A tensão de fadiga para 10⁷ ciclos em flexão rotativa é de 125-145 MPa, suficiente para eixos de transmissão de média rotação. Para cubos sujeitos a cargas de impacto ou inversão de torque (prensas, britadores), o ferro nodular GGG50 (500 MPa de tração, 100-150 MPa de fadiga) substitui o cinzento com segurança.
Solicite sua cotação em até 48 horas úteis
Envie seu desenho técnico (DWG, PDF, STEP, IGES) ou amostra física para análise gratuita. Nossa engenharia avalia o projeto e retorna com orçamento em até 48 horas úteis.
Projeto de cubos: geometria, chavetas e interferência
O projeto de cubos em ferro fundido para transmissão de torque considera a relação entre diâmetros, comprimento e ajuste por interferência no eixo. A proporção clássica adota comprimento mínimo de cubo igual a 1,2× o diâmetro do eixo para garantir distribuição uniforme da pressão de contato. A chaveta segue DIN 6885 (tipo A, B ou P) com largura de 0,25× o diâmetro do eixo e altura de 0,1× o diâmetro. O ajuste por interferência recomendado para cubos de ferro fundido em eixos de aço é ISO H7/p6 para transmissão de torque sem chaveta, gerando pressão de contato de 40-80 MPa. A tensão tangencial no cubo não deve exceder 35% do limite de escoamento do ferro fundido (σ_esc ≈ 180-200 MPa para GG25). A Metal Indianápolis calcula a interferência máxima permitida pela fórmula de Lamé para evitar ruptura do cubo.
Mancais de deslizamento em ferro fundido
Mancais de deslizamento fabricados em ferro fundido cinzento GG25 oferecem desempenho superior em aplicações de baixa velocidade e alta carga. A grafita lamelar fornece autolubrificação em condições de contato metal-metal, com coeficiente de atrito seco de 0,12-0,18 e lubrificado de 0,04-0,08. A pressão máxima de contato admissível é de 10-15 MPa para velocidades periféricas até 2 m/s. Para mancais de bielas, eixos de comando e polias, utiliza-se ferro fundido GG25 com dureza 200-230 HB e adição de 0,5-1,0% de níquel para melhorar a resistência ao desgaste em 25%. Mancais auto-lubrificantes recebem insertos de grafita sinterizada em 10-15% da superfície de contato, permitindo operação contínua a 1-3 m/s sem lubrificação externa por até 500 horas.
Processo de fundição para peças ocas e com insertos
Cubos e mancais com furação passante, insertos roscados ou canais de lubrificação são produzidos por fundição em areia com macharia de shell molding ou caixa fria. O furo central do cubo é obtido por macho cilíndrico de areia com resina fenólica, posicionado concentricamente com tolerância de ±0,5 mm. Para mancais com canais de lubrificação, utiliza-se macharia de grafita ou tubo de aço posicionado antes do vazamento, que permanece incorporado como inserto. A contração do ferro fundido (1,0-1,2% linear) é compensada no modelo. O processo de fundição centrífuga é opcional para cubos de grande diâmetro (>300 mm), oferecendo estrutura mais densa (99,8% de densidade teórica) e orientação circunferencial da grafita que aumenta a resistência ao desgaste. Cada peça recebe identificação por pintura ou gravação com número de série e lote.
Controle dimensional e balanceamento dinâmico
Cubos e mancais para máquinas em ferro fundido passam por controle dimensional com máquina de medição por coordenadas (CMM) e medição de concentricidade do furo central (tolerância ≤ 0,03 mm para eixos até 50 mm). O balanceamento dinâmico é obrigatório para cubos com rotação acima de 1.000 rpm, classe G6.3 conforme ISO 1940. O desbalanceamento residual máximo é calculado por U_per = 9550 × m × G / n, onde m é a massa do cubo (kg), G é a classe de balanceamento (6,3) e n a rotação (rpm). Para um cubo de 10 kg a 1.750 rpm, U_per ≈ 340 g·mm. O balanceamento é realizado em máquina de balanceamento horizontal com correção por furação radial na periferia. A Metal Indianápolis fornece certificado de balanceamento com medição de desbalanceamento residual em dois planos e identificação dos pontos de correção.
