Função das abraçadeiras em sistemas de bombeamento

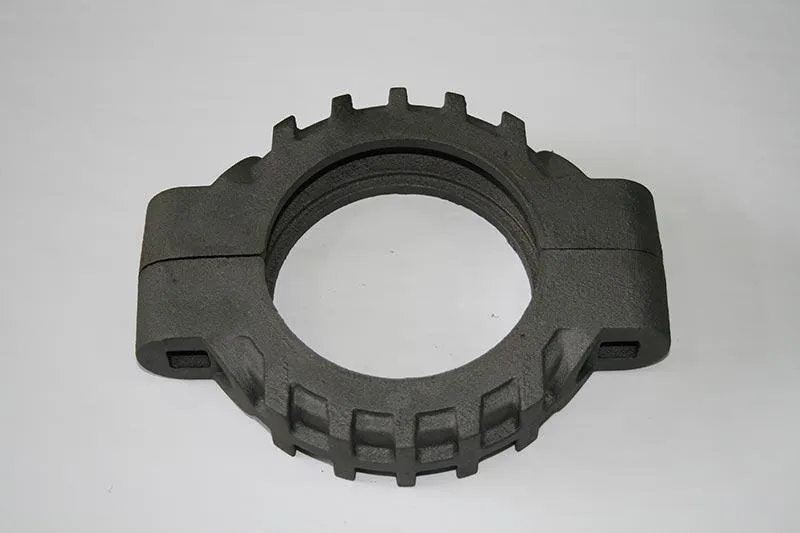

As abraçadeiras para concreto desempenham um papel estrutural crítico em sistemas de bombeamento de concreto: são os elementos responsáveis por fixar as tubulações de aço nos suportes, lajes, vigas e paredes, absorvendo os esforços dinâmicos gerados pelo fluxo pulsante do concreto bombeado. Em um sistema típico de bombeamento de concreto com tubulação DN 125 (5 polegadas), a pressão de trabalho varia de 40 bar a 85 bar na linha de recalque, gerando esforços axiais de até 12 toneladas-força nos pontos de ancoragem. Cada abraçadeira precisa suportar cargas transversais de 1.500 kgf a 4.500 kgf, dependendo do diâmetro da tubulação e da distância entre apoios, que em projetos otimizados é de 1,5 m a 3,0 m.
Além da contenção mecânica, as abraçadeiras têm a função de permitir a expansão térmica controlada da tubulação. O concreto bombeado chega à linha entre 15 °C e 35 °C acima da temperatura ambiente, e a tubulação de aço SCH 40 (espessura de parede de 6,55 mm para DN 125) dilata aproximadamente 0,012 mm/m.°C. Sem abraçadeiras com liberdade controlada de deslocamento axial, a tubulação empenaria, gerando tensões de flexão que podem exceder o limite de escoamento do aço ASTM A53 Grau B (240 MPa). As abraçadeiras corretamente dimensionadas e posicionadas mantêm o alinhamento da tubulação, reduzem a vibração em até 70% (medido por acelerometria na faixa de 10 Hz a 500 Hz) e protegem as juntas rotativas e os mangotes contra cargas excêntricas que aceleram o desgaste.
Solicite sua cotação em até 48 horas úteis
Envie seu desenho técnico (DWG, PDF, STEP, IGES) ou amostra física para análise gratuita. Nossa engenharia avalia o projeto e retorna com orçamento em até 48 horas úteis.
Tipos de abraçadeiras: fixa, giratória e semi-rotativa
A abraçadeira fixa é o modelo mais simples e mais utilizado em linhas retas horizontais e verticais. Ela trava a tubulação em todos os graus de liberdade (translação nos eixos X, Y, Z e rotação), transferindo integralmente as cargas para a estrutura de suporte. Confeccionada em ferro nodular GGG-50 (norma DIN 1693) ou aço carbono ASTM A36 com espessura de chapa de 6,35 mm a 12,7 mm, a abraçadeira fixa é especificada para pontos de ancoragem rígida como curvas, tês e reduções, onde o esforço resultante é máximo. Sua instalação exige torque controlado nos parafusos de fixação — tipicamente 80 N·m a 120 N·m para parafusos ASTM A325 de 5/8″ — para evitar o deslizamento da tubulação sob carga sem fraturar o ferro fundido.
A abraçadeira giratória, por sua vez, permite a rotação controlada da tubulação em torno do seu eixo longitudinal, liberando até 4 graus de liberdade (rotação exclusivamente), o que a torna ideal para trechos inclinados e curvas de pequeno raio. Já a abraçadeira semi-rotativa combina fixação radial com liberdade axial controlada, permitindo o deslocamento longitudinal de até 15 mm sem perder a contenção lateral. Este tipo é usado em longos trechos retos (acima de 20 m) para absorver a dilatação térmica sem sobrecarregar as ancoragens fixas intermediárias. Ensaios de fadiga realizados conforme a norma DIN 4133 mostram que abraçadeiras semi-rotativas em ferro nodular suportam mais de 500.000 ciclos de deslocamento axial de ±5 mm sem perda de torque nos parafusos ou trincamento da base, desde que lubrificadas com graxa de bissulfeto de molibdênio a cada 90 dias de operação.
Materiais: ferro nodular versus aço fundido
O ferro nodular (também chamado de ferro dúctil ou GGG) é o material mais difundido na fabricação de abraçadeiras para concreto, respondendo por aproximadamente 65% do mercado nacional, segundo estimativas do setor de fundidos para construção civil. Sua composição típica apresenta 3,2% a 3,8% de carbono, 2,0% a 2,8% de silício e 0,03% a 0,05% de magnésio residual, que promove a nodularização da grafita. O resultado é um material com limite de escoamento de 320 MPa a 450 MPa (GGG-50 a GGG-70), alongamento de 7% a 18% e dureza Brinell entre 160 HB e 240 HB. A resistência à corrosão atmosférica do ferro nodular é superior à do aço carbono comum em ambientes urbanos e industriais, com taxa de corrosão típica de 0,05 mm/ano a 0,12 mm/ano sem pintura, contra 0,15 mm/ano a 0,30 mm/ano do aço ASTM A36 no mesmo ambiente.
O aço fundido (ASTM A27 Grau 65-35 ou ASTM A148 Grau 80-50) é especificado para aplicações que exigem resistência ao impacto acima da capacidade do ferro nodular, como abraçadeiras para linhas de bombeamento em obras de mineração subterrânea e túneis com detonação. O aço fundido oferece limite de escoamento de 240 MPa a 345 MPa e alongamento de 22% a 30%, absorvendo até 3 vezes mais energia no ensaio Charpy com entalhe em V (27 J a 54 J a -20 °C, contra 10 J a 16 J do GGG-50 à mesma temperatura). Por outro lado, o custo do aço fundido é 40% a 60% superior ao do ferro nodular na mesma geometria, além de exigir tratamento térmico de normalização (880 °C a 920 °C) obrigatório para atingir as propriedades mecânicas especificadas. A escolha entre os dois materiais deve considerar a temperatura mínima de operação, a presença de cargas de impacto cíclicas e a agressividade corrosiva do ambiente.
Critérios de dimensionamento: pressão, diâmetro e segurança
O dimensionamento de uma abraçadeira para concreto segue as diretrizes da norma DIN 4133 (suportes para tubulações) e da ASME B31.3 (tubulações de processo). O primeiro critério é a pressão de serviço da linha de bombeamento: para concreto bombeado com slump de 80 mm a 120 mm, a pressão dinâmica na tubulação varia entre 50 bar e 85 bar, gerando uma força de separação nas juntas que a abraçadeira deve conter. O segundo critério é o diâmetro nominal da tubulação — abraçadeiras para DN 100 (4″) a DN 200 (8″) são dimensionadas com largura de cinta de 40 mm a 80 mm e espessura de parede de 6 mm a 16 mm, calculadas pela fórmula de tensão tangencial de membrana fina (σ = P×R/t), majorada por um fator de segurança de 3,0 a 4,0 sobre o limite de escoamento do material.
O coeficiente de segurança é o terceiro pilar do dimensionamento. A NBR 15639 (tubulações metálicas para concreto bombeado) estabelece fator de segurança mínimo de 3,0 para a abraçadeira em relação ao escoamento do material e de 1,8 em relação ao limite de ruptura. Na prática, as fundições aplicam coeficientes de 3,5 a 4,5 em ferro nodular para compensar a variabilidade inerente ao processo de fundição. O torque de aperto dos parafusos também é critério de segurança: parafusos de 5/8″ em aço ASTM A325 devem ser apertados a 110 N·m ± 10 N·m, valor que garante a pressão de contato mínima de 4 MPa entre a cinta e a tubulação sem exceder a tensão de escoamento do parafuso (635 MPa). Ensaios de protótipo com strain gauges são recomendados para o primeiro lote, validando o modelo de elementos finitos e ajustando o peso final da abraçadeira — tipicamente entre 2,5 kg (DN 100) e 12,0 kg (DN 200).
Manutenção preventiva e sinais de desgaste
A manutenção preventiva de abraçadeiras para concreto deve ser realizada a cada 500 horas de bombeamento ou a cada 6 meses (o que ocorrer primeiro), e inclui inspeção visual com registro fotográfico, verificação de torque nos parafusos e limpeza dos contatos entre a cinta e a tubulação. O torque deve ser reapertado com torquímetro calibrado conforme a NBR ISO 6789, respeitando o valor nominal de projeto (± 5%). Durante a inspeção, deve-se remover acúmulos de concreto seco e incrustações com martelo de borracha e escova de aço, tomando cuidado para não danificar o revestimento anticorrosivo. Abraçadeiras em ferro nodular expostas a ambientes com alta umidade relativa do ar (acima de 80%) ou a névoa salina devem receber pintura de reforço com tinta epóxi bicomponente a cada 12 meses, com espessura de filme seco mínima de 150 µm.
Os sinais de desgaste que indicam a necessidade de substituição imediata incluem: trincas visíveis a olho nu na base ou na cinta (profundidade superior a 1 mm); deformação plástica que exceda 5% da abertura nominal; corrosão por pites com profundidade superior a 20% da espessura original; e folga entre a cinta e a tubulação superior a 1,5 mm com os parafusos no torque nominal. Abraçadeiras que apresentam desgaste acentuado em um dos lados (assimetria superior a 3 mm) indicam desalinhamento da tubulação e devem ser substituídas após a correção do alinhamento — caso contrário, a nova peça apresentará o mesmo padrão de desgaste prematuro em menos de 300 horas de operação. O histórico de manutenção deve ser registrado em planilha ou sistema CMMS, associando cada abraçadeira ao seu código de localização na tubulação, data de instalação e torque aplicado, permitindo programar substituições sem paradas emergenciais de produção.
